選焊和清洗車間廢氣治理

     現長沙比亞迪選焊和清洗車間已做排風及部分線體環保處理�，F(xiàn)委托我司做真環保處理系統。對現場廢氣系統進行重新工藝設計、樓頂設備布置及施工等。

     經現場勘查，選焊車間主要為工件機器自動點焊、涂三防漆、點膠等；主要考慮點焊中的少量粉塵（錫煙、鉛塵、助焊劑油霧），三防機點膠工藝的少量有機廢氣及惡臭。選焊車間部分廢氣來自清洗線后的烘干工序，廢氣成分同選焊車間。

     清洗車間主要為排氣中的弱乙二醇醚氣味，依據客供MSDS判斷廢氣為弱堿洗廢氣，切易溶于水；現場勘查，樓頂排風口刺激性味道重。

設計基本出發點：

（1）、客供樓頂排口數量及對應排風機銘牌參數。

（2）、處理難度：屬于一般難度處理廢氣。

（3）、使用原料的MSDS。

二、廢氣凈化系統設計

2.1 設計依據及參考資料

《大氣污染控制技術手冊》

《簡明通風設計手冊》

《廢氣處理工程設計手冊》

2.2 設計標準

2.2.1 國家標準

GB 16297-1996 《大氣污染物綜合排放標準》

GBZ 2-2002 《工作場所有害因素職業接觸界限》

GBZ 2.1-2007 《工作場所有害因素職業接觸界限化學有害因素》

GB 50019-2003 《采暖通風與空氣調節設計規范》

DB 12/524-2014 《工業企業揮發性有機物排放控制標準》

GB 3096-2008 《聲環境質量標準》

GB/T 16157-1996 《固定污染源排氣中顆粒物和氣態污染物采樣方法》

2.2.2 客戶要求

1、廢氣經處理排放達到環保要求。

2、節能高效、維護量小、耗材少、投資經濟性好。

2.3 廢氣凈化系統設計

2.3.1 工藝設計

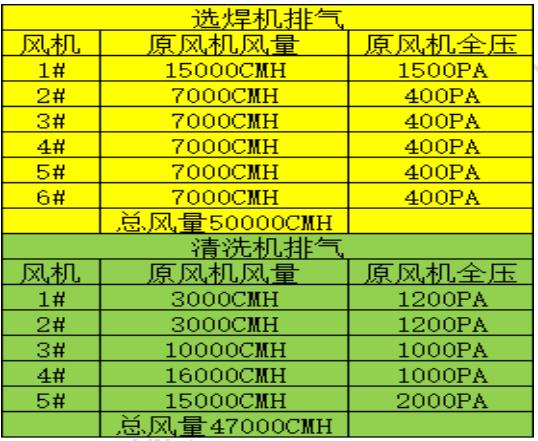

根據業主提供的排風參數及現場勘查，選焊車間設計一套50000風量廢氣處理系統，清洗車間設計一套47000風量環保系統。

具體工藝路線為：

選焊車間：堿洗塔噴淋+干式除霧器+活性炭吸附設備+離心風機+煙囪排放。

清洗車間：酸洗塔噴淋+干式除霧器+活性炭吸附設備+離心風機+煙囪排放。

2.3.2 工程范圍

本設計方案包括廢氣收集風管布置(樓頂排口)及廢氣處理設施的處理工藝、總平面布置、管道系統、設備及安裝、電氣及自動化、儀表自控等設計。主要范圍從外墻排口廢氣收集到樓頂凈化氣體達標排放。

甲方須將電源和水源連接至設備位置，控制配電箱放置設備15m范圍之內，系統內部的控線纜及循環水管由乙方負責。

廢氣收集系統：從車間外墻廢氣排口收集到樓頂廢氣系統。

依據方案設計，原風機壓力低，無法利舊，需要拆除；另樓頂部分管路及現有的環保處理設施需要拆除。

2.3.3 管道系統設計

選焊車間廢氣成分判斷無腐蝕等，主要廢氣源為點焊過程錫煙、鉛塵、助焊劑揮發的油霧；三防、點膠過程揮發出的有機廢氣及刺激性異味，管道設計采用鍍錫螺旋管。主要管徑規格為Φ450mm、Φ650mm、Φ800mm、Φ900mm、Φ1200mm。

另樓頂煙囪設計用3mm鍍鋅板焊接制作。

清洗車間廢氣成分判斷無弱堿洗廢氣，主要廢氣源為乙二醇醚廢氣及刺激性異味，管道設計采用進的噴淋塔前采用PP管焊接制作。主要管徑規格為Φ300mm、Φ550mm、Φ700mm、Φ1200mm。

另樓頂煙囪設計用3mm鍍鋅板焊接制作。

2.3.4 樓頂設備及管道布置圖

   具體見CAD設計圖。

2.3.5 設備配置清單

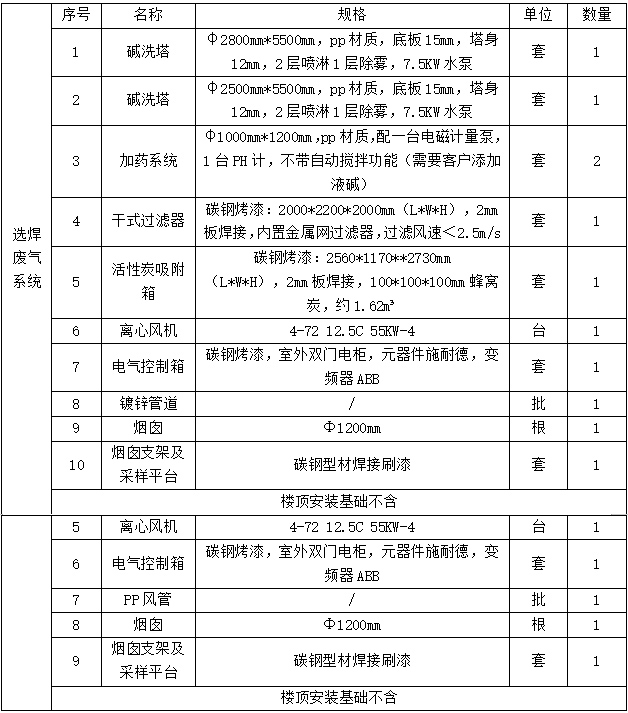

選焊廢氣系統 序號 名稱 規格 單位 數量

    1 堿洗塔 φ2800mm*5500mm，pp材質，底板15mm，塔身12mm，2層噴淋1層除霧，7.5KW水泵 套 1

    2 堿洗塔 φ2500mm*5500mm，pp材質，底板15mm，塔身12mm，2層噴淋1層除霧，7.5KW水泵 套 1

    3 加藥系統 φ1000mm*1200mm，pp材質，配一臺電磁計量泵，1臺PH計，不帶自動攪拌功能（需要客戶添加液堿） 套 2

    4 干式過濾器 碳鋼烤漆：2000*2200*2000mm（L*W*H），2mm板焊接，內置金屬網過濾器，過濾風速＜2.5m/s 套 1

    5 活性炭吸附箱 碳鋼烤漆：2560*1170**2730mm

（L*W*H），2mm板焊接，100*100*100mm蜂窩炭，約1.62m3 套 1

    6 離心風機 4-72 12.5C 55KW-4 臺 1

    7 電氣控制箱 碳鋼烤漆，室外雙門電柜，元器件施耐德，變頻器ABB 套 1

    8 鍍鋅管道 / 批 1

    9 煙囪 Φ1200mm 根 1

    10 煙囪支架及采樣平臺 碳鋼型材焊接刷漆 套 1

    樓頂安裝基礎不含

選焊廢氣系統 序號 名稱 規格 單位 數量

    1 酸洗塔 φ2000mm*5500mm，pp材質，底板14mm，塔身10mm，2層噴淋1層除霧，5.5KW水泵 套 3

    2 加藥系統 φ1000mm*1200mm，pp材質，配一臺電磁計量泵，1臺PH計，不帶自動攪拌功能（需要客戶添加液態酸） 套 3

    3 干式過濾器 碳鋼烤漆：2000*2200*2000mm（L*W*H），2mm板焊接，內置金屬網過濾器，過濾風速＜2.5m/s 套 1

    4 活性炭吸附箱 碳鋼烤漆：2560*1170**2730mm

（L*W*H），2mm板焊接，100*100*100mm蜂窩炭，約1.62m3 套 1

    5 離心風機 4-72 12.5C 55KW-4 臺 1

    6 電氣控制箱 碳鋼烤漆，室外雙門電柜，元器件施耐德，變頻器ABB 套 1

    7 PP風管 / 批 1

    8 煙囪 Φ1200mm 根 1

    9 煙囪支架及采樣平臺 碳鋼型材焊接刷漆 套 1

    樓頂安裝基礎不含

四、設備配置介紹

4.1 高效節能通風機

風機進風空氣動力性能設計保障廢氣凈化系統排氣動能需求。風機設計滿足《公共建筑節能設計標準》要求。

1）根據計算車間內總吸風量（排風量）Q總吸，管網漏風附加率取5%，即K1 =1.05;廢氣凈化系統漏風率按5%考慮，即K2=1.05; 由此可以計算出風機的計算值。

2）根據以上計算出的風機的風量和核算壓損，查風機手冊表可知，選擇合適規格風機。

風機采用4-72系列通風機，該類風機具有優越的空氣動力特性、運行點準確、高效區域?qū)拸V、振動小、噪音低、壽命長等特點。效率、軸承采用SKF的標準產品。其葉輪和軸承在制造廠內完成靜平衡和動平衡試驗。

風機軸承便于調整、維護，有方便添加潤滑脂的裝置，潤滑脂的型號和更換的維修時間表在維修手冊內提供。

電動機采用知名（西門子等）三相異步電動機品牌，具有良好的可靠性，節能效果顯著。電動機為全封閉鼠籠式耐濕熱型的標準產品，絕緣等級為F級，電源電壓為380V/50Hz，電機安裝、調整方便。電動機能滿足在溫度≤55℃，相對濕度≤100%的環境中存儲和連續運行。

剛性風機架：離心風機和電機安裝在同一鋼制風機架上，可方便地調節皮帶的松緊。風機和電動機裝配固定于一個公用底座上，配有制造工廠提供的減振架，出風口有一個靈活軟接頭與箱體連接。風機設有彈簧隔振裝置,風機段設有檢修門，在皮帶的異側。

4.2 噴淋塔

噴淋還可以凈化粒徑大于10 μm顆粒物，并捕獲水溶性VOCs（部分包裹在顆粒物中，部分溶解在水中），包括有機廢氣中的酯類、醚類、醇類、酮類，這部分水溶性致臭VOCs去除。

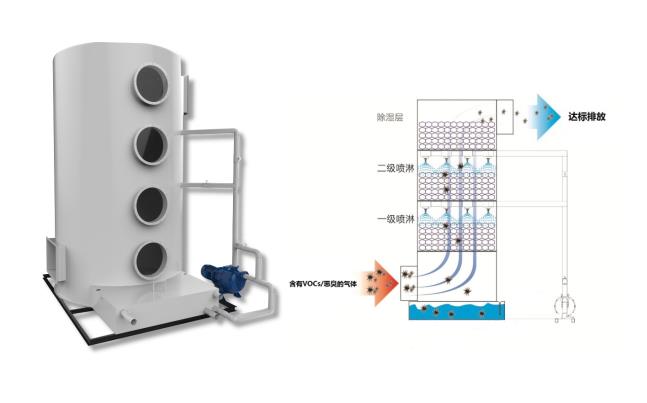

我公司立式噴淋塔對廢氣進行預處理，具有布水均勻、塔內構件少、運行阻力小、接觸面積大、氣液傳質效果好等優點。塔體材質為PPS，采用鮑爾環雙層設計。其結構形式如圖所示。

4.3 活性炭吸附設備

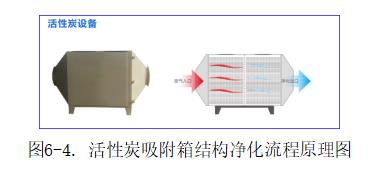

圖6-4. 活性炭吸附箱結構凈化流程原理圖

活性炭吸附法是利用活性炭表面存在的分子范德華引力和化學鍵，將 VOCs 組分吸附在活性炭固體表面，從而將 VOCs 從廢氣中分離的一種凈化方法�；钚蕴康目讖椒植紡V，微孔發達，吸附過程快，能夠吸附分子大小不同的物質，它對非極性、疏水性物質的吸附有較好的選擇性。CNC的有機廢氣經過噴淋水洗后，大部分被吸收，但有少部分疏水性VOCs仍留在廢氣中。因此，這部分VOCs能被活性炭吸附除去。

凈化吸附殘留廢氣中少量疏水性VOCs，凈化效率達90%。

五、運輸、安裝、調試方案

5.1 運輸

5.1.1 運輸注意注意事項

1、按照事前雙方商定的安裝程序

2、選用超長型汽車運輸，牢靠固定，加蓋防雨布，辦理好貨物價值的全額保險工作。

3、長途車輛在承制方出發前明確通知需方到達的時間并做好接車、卸車和進入需方場地的通行工作。

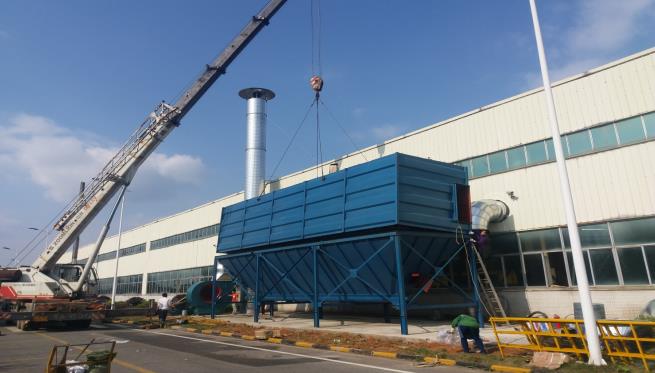

4、買方須提供裝卸需要的塔式吊車或汽車吊。吊裝工作由持有效證件的具有一定經驗的人員擔任，且對現場采取臨時安全控制措施。

5、為防止損傷已裝修的地面及綠化地，必要時用木板或鐵板鋪墊。

6、裝、卸及主機安裝工作宜在白天無雨狀況下進行，必須夜間進行時，應保證足夠的照明度。

7、所有起吊用具必須事先進行嚴格的質量檢查。

5.2 安裝方案

5.2.1 安裝目標

我們施工組織設計的指導思想是：“急客戶所急，想客戶所想，以質量為中心，努力創造精品工程，吸引和滿足未來的客戶；以客戶的利益為根本，實施科學、系統、有效的管理，幫客戶減少成本、實現效益最大化、為客戶創造價值”。為達到我公司所確定的目標，施工項目工程部決定從現場管理著手，從思想觀念著手，從落實規范著手，在施工中突出“嚴”、“細”二字，精心組織、細心施工，優質高速地完成施工任務。

充分發揮我公司的技術優勢，科學合理地組織各專業施工的交叉作業，全面、高速優質完成該工程施工，并達到發下目標：

1、工程管理目標

工程實施項目法施工管理，建立完善的組織機構和質量保證體系，貫徹實施我公司倡導的“經營理念、企業文化、過程精品、業界形象”的管理理念，確保各項目標順利實現，保障現場施工文明有序，管理工作有條不紊。

2、工程質量目標

工程按國家現有技術規范、規程驗收，要求達到設計目標及優質驗收標準，工程質量要求達到合格100%，確保杜絕質量事故，消除質量通病。

3、工程安全、文明施工目標

在工程的施工中杜絕任何安全事故的發生。嚴格按照有關施工現場文明施工管理規定，并實現“五無”目標：無重傷，無死亡，無倒塌，無中毒，無火災。

4、工程工期目標

我司將進行科學、嚴密的管理及施工安排，嚴格按照施工進度表及合同工期，并根據過程中的優化，以確保工期目標的實現和提前。

5、服務目標

以“服務、服務、再服務，客戶、客戶、再客戶”為服務宗旨，信守合約，恪守承諾，積極接受并服從客戶和監理對工程質量、進度及計劃的協調和現場的管理與監督。

6、項目部目標

項目經理負責制，建立完善的的管理團隊，將“精心組織、細心施工、嚴格管理、穩定指揮”的管理方針，貫徹整個項目管理中，確保上述目標的圓滿執行。

5.2.2 安裝要求

系統安裝符合GB50275《壓縮機、風機、泵安裝工程施工及驗收規范》、GB50231《機械設備安裝工程施工及驗收通用規范》、GB50252《工業安裝工程施工質量驗收統一標準》等的技術要求。

5.3 系統調試

5.3.1 調試條件

系統調試之前，我公司將落實現場是否具備調試條件。需確認的主要內容包括：設備安裝是否完成；通風系統安裝是否完成；給排水系統安裝是否完成；電源是否到位。

為保證安裝調試工作的順利進行，需要客戶能夠無償提供相關支持。

我公司負責系統的安裝調試，將嚴格按照安裝調試流程進行工作，預計調試將在5個工作日完成。

六、售后服務

6.1 售后技術保障

我公司配備有高素質的工程技術服務工程師，專門負責售后服務工作。方便及時為用戶提供優質滿意的服務是我公司的承諾。

（1）設備主機保修一年，保修期從設備安裝調試完畢之日起計算。

（2）保修期內服務承諾：如設備在運行過程中出現故障，在接到客戶方通知后立即做出反映，如電話中可以了解解決的在電話中排除故障，在確認必須售后服務人員趕到現場解決的，售后服務人員接到通知后24H內趕到現場。（廣東省內24H趕到現場，中國境內各大城市48H趕到現場）

（3）設備實行終身維修，我公司確保長期穩定供應備品、備件。

（4）“SOV”靈巧增值定制服務，以柔性工業設計方案為客戶量身定制。

（5）本售后服務為了保障客戶得到滿意、優質的售后服務，銷售商、代理商、渠道商、辦事處將在索賠期內設備磨合期后對用戶所購買的部分設備進行一次免費檢查。由于不同的設備磨合期不同，銷售商、代理商、渠道商、辦事處將建議在合適的時候進行這項必要的檢查�？蛻粲辛x務將設備運到銷售商、代理商、渠道商、辦事處指定的維修車間（專業維護地點）進行檢查，客戶將承擔和此項檢查有關的電話費用或此費用補償給相關銷售商、代理商、渠道商、辦事處。運用干將工業環境科技物聯網程控監控系統的產品，客戶有義務支付一定的診斷測試費用。

6.2 售后培訓

本售后服務安裝調試驗收合格后，對用戶人員進行現場使用及維護培訓�？蛻粢嗫蓪Ｅ晒こ碳夹g(shù)人員、操作人員到湖南干將工業環境科技有限公司進行專業操作、初級保養、初級維護、設備基礎異常排除等相關技術增值服務培訓。針對購買干將工業環境科技設備的客戶進行終身制免費培訓服務，提供由售后服務帶來的一系列相關的增值技術培訓。提供免費專業級新設備使用，初級保養，維護培訓；物聯網遠程程控控制監控實施運行培訓及行業最新科技最新技術應用、使用、操作等培訓。

七、公司介紹

7.1 企業簡介

     長沙科聯環�？萍加邢薰�司坐落于國家級長沙經濟技術開發區，星沙工業園、我們以“科技創新，聯合共贏”為企業宗旨，以“健康、舒適、節能、環�！睘榻�(jīng)營理念，以“質量好、服務好、信譽好”三好服務理念。

      我們致力于空氣、水、制冷、暖通等環境的調控，為大眾打造節能、舒適、健康環保的工作學習環境和家居生活環境，為人工環境做較好的詮釋。

      本公司具備含工程整體設計、環保設備及配套管路制造、工程總施工維護等整體服務。

      十年間我們成立了以環保設備為主的專業綜合性環保設備公司-主要生產濾筒除塵器，焊煙除塵器，布袋除塵器，UV光解設備，高壓靜電除塵設備，脫硫設備，活性炭吸附設備等。

      我們成立了專業配套設備管件公司-主要生產制造除塵螺旋風管及除塵設備，濾筒除塵器、布袋拼裝式除塵器、不銹鋼螺旋風管與焊接管、碳鋼焊接管、RTO自立式煙囪、鍋爐雙層煙囪管件，共板法蘭風管等各類鈑金管道，為湖南較為大型風管加工制造企業。

      我們擁有專業卓越的施工團隊-成立了專業安裝施工公司，從業人員配有焊工證，登高證，電工證，項目經理證等。長期與湖南各大中央空調、環保公司及設計院合作、為各廠家提供一站式服務。

      公司引進三條國內國際較先進的螺旋風管自動生產線、風閥防火閥生產線兩條、激光鐳射高精度下料，數控折彎，全自動高精度卷板等。各類鈑金異形件全程數控下料、采用西班牙進口LANTEK排版下料軟件、從環保設備的生產到設備配套管件生產無縫隙對接，很大程度的保障產品質量與交期，為廣大客戶創造價值。

      經過我們十年的努力，我們提供的產品與服務已成功在航空領域，陜飛集團整機噴涂車間-成飛集團整體噴涂車間-南昌洪都航空整體噴涂車間，白云機場航站樓部分通風，中航工業集團車間廢氣治理，、中國兵器江南機械集團、株洲608所航空發動機油霧治理，梅嶺化工車間除塵等。

      汽車制造行業-上海大眾長沙工廠、廣汽菲克集團、廣汽三菱、長沙比亞迪、眾泰汽車、意大利熙邁汽車發動機制造有限公司、德國博世、索恩格、日本住友橡膠、美國江森等。

      重工與高鐵、地鐵、水電站板塊的-中車株洲電力機車廠、中國鐵建地鐵隧道盾構通風除塵、三一重工集團車間送風、中聯重科RTO管路系統、長沙地鐵通風項目、智利新河水電站、越南松綁水電機房送排風系統等。

      長期合作配套工程公司-中國電子第四建設工程有限公司、中國核工業集團、湖南建工集團、湖南安裝二分公司、三分公司。主要配套范圍有-車間通風降溫、烤漆車間通風換氣除塵、焊接車間煙塵排放處理、車間VOCS廢氣治理，餐廚垃圾臭氣治理、汽車尾氣排放治理、車間除塵、潔凈車間送風等工程服務。

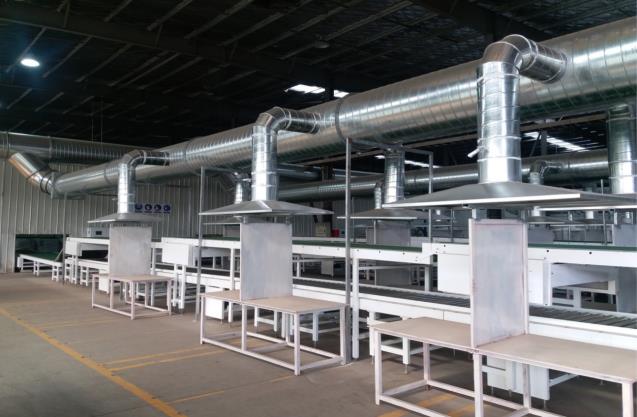

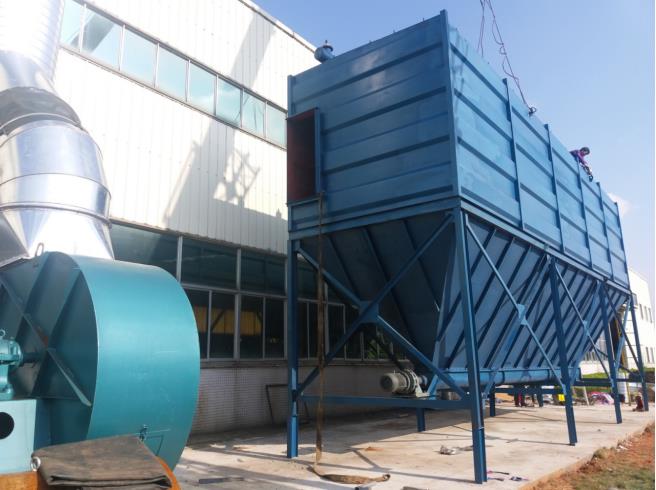

八、項目實施圖片

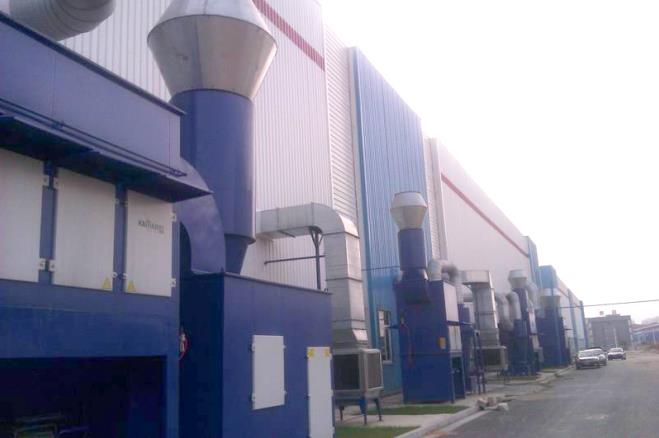

薄云制動，汽車剎車盤粉體壓結車間粉塵治理

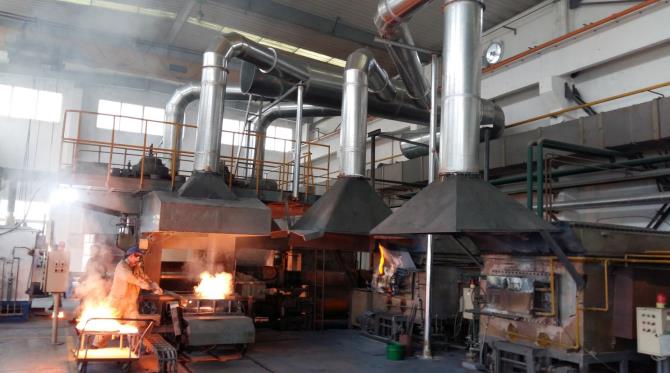

格力電器-廢舊家電拆解生產線粉塵集收治理
